جزئیات محصول:
پرداخت:
|
| نام محصول: | سوئیچ فیبر نوری MEMS | کانال: | 1x16 |
|---|---|---|---|
| طول موج: | 1310 و 1550nm | نوع کنترل: | عدم چسبیدن |
| اتصال دهنده: | هیچ یک | کاربرد: | مانیتور کانال |
| برجسته: | سوئیچ فیبر نوری mems,سوئیچ نوری RS232,سوئیچ نوری 1 ME16 MEMS |
||

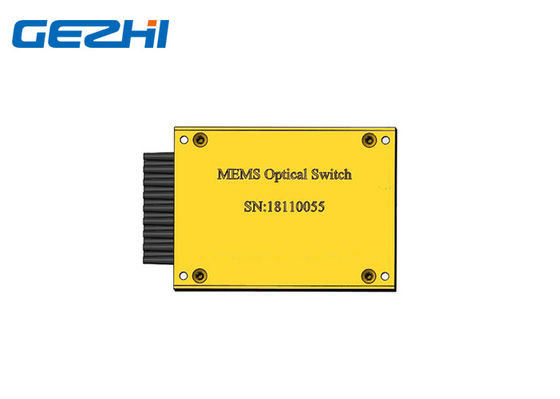

پهن باند 1x16 گسترده MEMS فیبر نوری Singlemode
سوئیچ نوری MEMS GEZHI مبتنی بر تراشه سیستم میکرو الکترومکانیکی (MEMS) است.تراشه MEMS از یک آینه متحرک برقی در پشتیبان سیلیکون تشکیل شده است.ولتاژ وارد شده به تراشه MEMS باعث چرخش آینه می شود و این امر باعث اتصال جفت نور بین فیبرهای ورودی و خروجی سوئیچ نوری MEMS می شود.
امکانات
بارهای سوئیچینگ با سرعت بالا
پایداری بالا و قابلیت اطمینان بالا
از دست دادن درج کم و PDL کم
نسبت به شوک و لرزش حساس نیست
برنامه های کاربردی
تعویض
نظارت بر شبکه
مسدود کردن
مشخصات
| پارامتر | واحد | مقدار |
| کانال سوئیچینگ | - | 1XN (1X4،1X8،1x12،1X16،1X32) |
| طول موج | نانومتر | باند C / باند L / C + L / دیگران |
| ضرر درج | دسی بل | .80.8 / 1.0 / 1.2 / 1.5 / 1.7 |
| تکرارپذیری | دسی بل | 2 2 0.02 |
| برگشت ضرر | دسی بل | 50 پوند |
| صلیب بحث | دسی بل | 50 پوند |
| ضرر وابسته به طول موج | دسی بل | .30.3 |
| ضرر وابسته به قطبش | دسی بل | .20.2 |
| کاهش وابسته به دما | دسی بل | .30.3 |
| زمان تعویض | اماس | ≤15 |
| انتقال قدرت نوری | مگاوات | 500 پوند |
| نوع تغییر | - | عدم چفت شدن |
| ولتاژ برق | V | 5 ± 10٪ |
| مصرف برق | W | .40.4 |
| دوام | چرخه ها | 1 میلیارد حداقل |
| دمای کارکرد | ℃ | -5 ~ + 70 |
| رطوبت نسبی عملیاتی | ٪ RH | 5 ~ 90 |
| دمای ذخیره سازی | ℃ | -40 ~ +85 |
| رطوبت نسبی ذخیره سازی | ٪ RH | 5 ~ 90 |
| نوع فیبر | - | SMF-28 یا معادل |
یادداشت:
1. مشخص شده بدون اتصالات.
باند 2 .O: 1230 m 1330nm ، باند C: 1570 m 1530، ، باند L: 1570 ~ 1610nm ، باند کامل: 1220 ~ 1620nm
3. IL در CWL ، 23 اندازه گیری می شود.IL برای تک باند است.باند دوتایی 0.2 dB اضافه می کند.
4- WDL در دامنه +/- 20nm در 23 23 اندازه گیری می شود
5- تکرار بعد از 100 چرخه تعریف می شود
6. نوع فیبر: SMF-28 با لوله شل 0.9 میلی متر یا معادل آن
تراشه MEMS
اطلاعات سفارش
GZ-MS-1x16-xx-xx-xx-x
| حالت | کانال | طول موج | نوع فیبر | طول فیبر | اتصال دهنده | نوع کنترل |
| MS = سوئیچ MEMS |
1xN N ، جایی که N where32 را مشخص کنید |
1 = باند O 2 = باند C باند 3 = L 4 = C + L 5 = O + C X = سفارشی |
1 = SMF-28 X = سفارشی |
05 = 0.5M 10 = 1.0m X = دیگران |
NC = هیچکدام FP = FC / UPC FA = FC / APC SP = SC / UPC SA = SC / APC LP = LC / UPC LA = LC / APC |
1 = TTL / I2C 2 = TTL / RS232 |
