جزئیات محصول:
پرداخت:
|
| نام محصول: | سوئیچ نوری 1x2 | طول موج: | 1260 ~ 1650nm |
|---|---|---|---|
| نوع کنترل: | عدم چسبیدن | منبع تغذیه: | 3 ولت |
| اتصال دهنده: | FC / APC | کاربرد: | محافظت از شبکه نوری |
| برجسته: | سوئیچ شبکه فیبر نوری 1x2,سوئیچ فیبر نوری 1650 نانومتر,سوئیچ نوری 1260nm 1x2 |
||

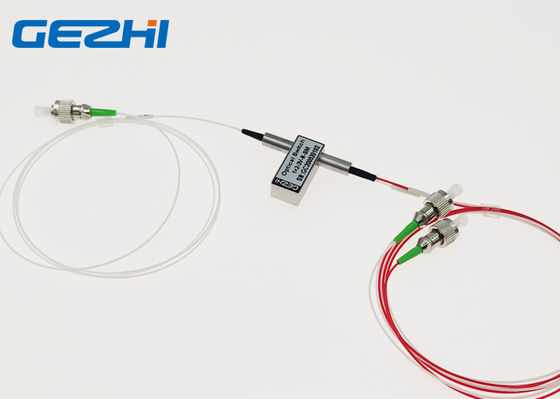

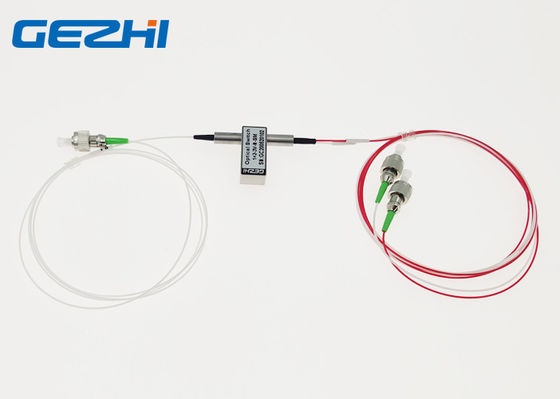

1260 ~ 1650nm طول موج عرض 1x2 سوئیچ نوری 3V FC / APC اتصال
سوئیچ نوری طول موج پهنای موج GEZHI 1260 broad 1650nm با نوع 1x2 با سه فیبر و دو حالت تنظیم می شود.این دستگاه با کانکتور سبز FC / APC و ولتاژ 3 ولت غیر لوت متصل می شود.سوئیچ نوری پهنای 1x2 با طول موج پهنای 1x2 GEZHI 1260 m 1660 کانال های نوری را با هدایت یک سیگنال نوری ورودی به فیبر خروجی انتخاب شده متصل می کند.سوئیچ نوری در نظارت بر شبکه نوری ، روتر طول موج و تعدیل کننده اضافه / قطره تنظیم مجدد کاربرد دارد.
امکانات
از دست دادن درج کم
کوچکترین اندازه
ولتاژ از نوع 3 ولت غیر چفت

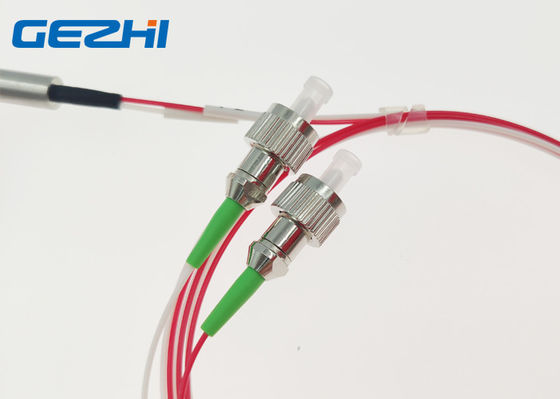

اتصال FC / APC
نوع صنعتی موجود
PCB قابل نصب
برنامه های کاربردی
حفاظت و ترمیم شبکه نوری
تحقیق و توسعه
حفاظت از تجهیزات انتقال
اطلاعات سفارش 1x2 سوئیچ نوری
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = چسبیدن N = عدم چسبیدن |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 متر 2 = 1.5 متر X = دیگران |
00 = هیچکدام FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = دیگران |
مشخصات
|
مولفه های |
GZ-FSW-1 × 2 | ||
| دامنه طول موج | نانومتر | 40 8 850/1300 ± 40 | 1260 ~ 1650 |
| طول موج عامل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| ضرر درج | دسی بل | نوع: 0.8 حداکثر: 1.2 | نوع: 0.5 حداکثر: 1.0 |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| متقاطع | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | .050.05 | |
| WDL | دسی بل | .20.25 | |
| TDL | دسی بل | .20.25 | |
| تکرارپذیری | دسی بل | 2 2 0.02 | |
|
منبع تغذیه |
V | 3.0 یا 5.0 | |
| طول عمر | زمان | ≥107 | |
| زمان تعویض | اماس | 8 پوند | |
| قدرت انتقال | مگاوات | 500 پوند | |
| دمای کارکرد | ℃ | -20 ~ + 80 | |
| دمای ذخیره سازی | ℃ | -40 ~ + 85 | |
| وزن | گرم | 16 | |
| بعد، ابعاد، اندازه | میلی متر | (L) 27 × (W) 12.0 × (H) 8.2 | |
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده بدون اتصال ، و از دست دادن 0.2dB اضافی در هر اتصال اضافه کنید.
پین
| تایپ کنید | پین | درایو برقی | سنسور وضعیت | ||||||
| 1 × 2 | کانال | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| چفت شدن | P1-P2 | - | - | GND | V + | نزدیک | باز کن | باز کن | نزدیک |
| P1-P3 | V + | GND | - | - | باز کن | نزدیک | نزدیک | باز کن | |
| عدم چفت شدن | P1-P2 | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| P1-P3 | V + | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
مسیر نوری
| وضعیت یک | وضعیت دو |
|
|
 |
