جزئیات محصول:
پرداخت:
|
طول موج: | 50GHz | کانال: | 60 کانال |
---|---|---|---|
اتصال دهنده: | LC / UPC | بسته بندی: | Rackmount |
برجسته: | 60 کانال AWG Mux Demux,ماژول AWG 50 گیگاهرتز,توری موجبر 60 آهری آرایه شده |
ماژول فیک تک 50Ghz 60 Channel Athermal AWG DWDM Rackmount ماژول
ماژول نوری 60G Mux Demux Atuxmal AWG DWDM GEZHI یک ماژول نوری کم فشار ، چگالی بالا و غیرفعال مستقل است.این مبتنی بر فناوری AWG آترومایی با باند های گذر به شکل گاوسی است.این واحد با ارائه دسترسی به کانالهای فاصل 60Channel 50GHz در بسته 1 1U ، ظرفیت محدوده باند C را به حداکثر می رساند.همراه با فرستنده ها و تقویت کننده ها ، نماینده mux 60ch AWG DWDM از طیف گسترده ای از معماری ها را از پیکربندی های حلقه تقویت شده ساده تا نقطه به نقطه پشتیبانی می کند.
امکانات
بدون نیاز به برق
جداسازی کانال بالا برای افزایش قابلیت اطمینان
از بین رفتن فوق العاده کم برای افزایش فاصله و عملکرد
قابلیت اطمینان GR-1221-COREUNC & Telecordia TR-NWT-000468
برنامه های کاربردی
مسیریابی انتخابی طول موج
ADM مبتنی بر WDM
مترو و مسافت طولانی کار می کند
انتقال WDM
پردازش سیگنال نوری
مشخصات
پارامتر | مشخصات فنی | واحد | اظهار نظر | ||
حداقل | حداکثر | ||||
کانال ورودی | 1 | ||||
کانال خروجی | 60 | 80 ، 96 کانال در دسترس است | |||
فاصله کانال | 50 | گیگاهرتز | |||
پهنای باند 1dB |
0.18 |
نانومتر | نوع گازی | ||
پهنای باند 3DB |
0.28 |
نانومتر | |||
IL | 6 | دسی بل | بدترین مورد در گذرگاه ITU | ||
IL UNI | 1 | دسی بل | |||
موج دار شدن | 0.7 | دسی بل | تنوع زیان در گذرگاه ITU | ||
PDL | 0.5 | دسی بل | حداکثرارزش در گذرگاه ITU | ||
Crosstalk مجاور | 22 | دسی بل | بدترین مورد در گذرگاه ITU | ||
Crosstalk غیر مجاور | 27 | دسی بل | بدترین مورد در گذرگاه ITU | ||
Crosstalk کل | 20 | دسی بل | جدول متقاطع تجمعی همه کانالهای دیگر | ||
برگشت ضرر | 40 | دسی بل | |||
حداکثر توان نوری مداوم | 250 | مگاوات | حداکثر توان نوری ورودی | ||
پراکندگی کرومیک (CD) | -20 | +20 | ps / nm | ||
PMD | 0.5 | روان |

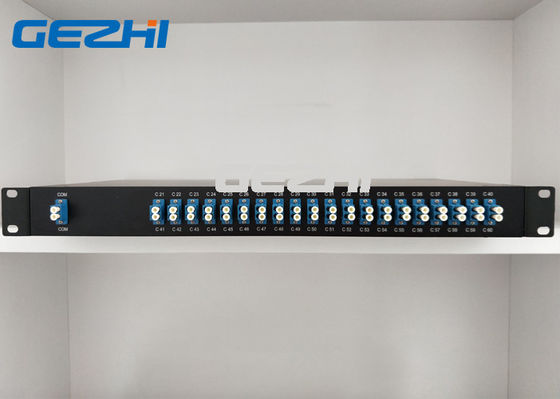

تصویر بسته بندی
