جزئیات محصول:
پرداخت:
|
| طول موج: | 1310 و 1550nm | نوع کنترل: | عدم چسبیدن |
|---|---|---|---|
| منبع تغذیه: | 5V | اتصال دهنده: | LC / UPC |
| نام محصول: | سوئیچ های بای پس نوری فیبر نوری 2x2 | برنامه های کاربردی: | محافظت از فرستنده و گیرنده |
| برجسته: | سوئیچ نوری بایپس,سوئیچ نوری فیبر نوری 2x2,سوئیچ فیبر نوری 1310 نانومتر |
||
بایگانی فیبر نوری Mini 2x2 سوئیچ ها برای افزودن یا ریزش در سیستم های نوری
گذرگاه فیبر نوری GEZHI mini 2x2 با کابل 2 میلی متر برای جلوگیری از شکستن فیبر آسان است.این با 10 پین است که می تواند در هیئت مدیره PCB قابل فهم باشد.
سوئیچ بایپتی نوری 2x2 به سرعت تنظیم شده است تا حالت دور زدن را برای جداسازی کار اصلی از دستگاه شبکه محلی فراهم کند.GEZHI انواع مختلفی از سوئیچ نوری مانند 1x1 ، 1x2 ، 2x2 ، 1x3 ، 1x4 ، Dual 1x2 ، 2x2 ، 2x4 ، مولتی کانال ، 1x8 ، 1x16 ، 1x32 و تجهیزات سوئیچ نوری یا سوئیچ نوری سفارشی را تأمین می کند.
امکانات
کم هزینه بی نظیر
از دست دادن درج کم
بسیار پایدار و قابل اعتماد
جداسازی کانال بالا
لت شدن یا عدم لچ شدن
مسیر اپتیکی رایگان اپوکسی
برنامه های کاربردی
ابزار دقیق
مسیریابی سیگنال نوری
سیستم های تست شبکه
تنظیم / قطره نوری قابل تنظیم
محافظت از فرستنده و گیرنده
محافظت / ترمیم نوری شبکه نوری

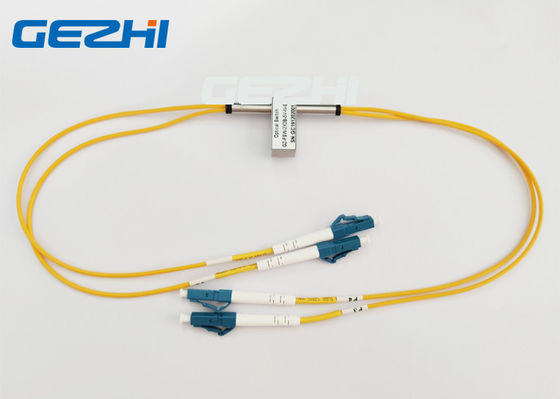

2x2 سوئیچ فیبر نوری بایگانی تصویر
مشخصات
| مولفه های | GZ-FSW-2 × 2B | ||
| دامنه طول موج | نانومتر | 40 8 850/1300 ± 40 | 1260 ～ 1650 |
| طول کارکرد | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| ضرر درج | دسی بل | نوع: 0.8 حداکثر: 1.2 | نوع: 0.6 حداکثر: 0.8 |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| متقاطع | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | .050.05 | |
| WDL | دسی بل | .20.25 | |
| TDL | دسی بل | .20.25 | |
| تکرارپذیری | دسی بل | 2 2 0.02 | |
| منبع تغذیه | v | 3.0 یا 5.0 | |
| طول عمر | بار | ≥107 | |
| زمان تعویض | اماس | 8 پوند | |
| قدرت انتقال | مگاوات | 500 پوند | |
| دمای کارکرد | ℃ | -20 ～ + 70 | |
| دمای ذخیره سازی | ℃ | -40 ～ + 85 | |
| وزن | گرم | 16 | |
| بعد، ابعاد، اندازه | میلی متر | (L) 27.0 × (W) 12.0 × (H) 8.2 سفارشی سازی در دسترس است. | |
پین
| مولفه های | پین | درایو برقی | سنسور وضعیت | ||||||
| 2 × 2B | مسیر نوری | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| عدم چفت شدن | P1-P3 | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| P1-P4 ، P2-P3 | V + | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
| چفت شدن | P1-P3 | - | - | GND | V + | نزدیک | باز کن | باز کن | نزدیک |
| P1-P4 P2-P3 | V + | GND | - | - | باز کن | نزدیک | نزدیک | باز کن | |
مسیر نوری
| وضعیت یک | وضعیت دو |
|
|
|
اطلاعات سفارش
GZ-2 × 2B
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = چسبیدن N = عدم چسبیدن |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 متر 2 = 1.5 متر X = دیگران |
0 = هیچکدام 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
