جزئیات محصول:
پرداخت:
|
| طول موج: | شبکه ITU-T GridDWDM | کانال: | 40CH |
|---|---|---|---|
| نام محصول: | ماژول 40CH AWG DWDM | برنامه های کاربردی: | انتقال WDM |
| برجسته: | 40CH AWG DWDM Mux,ماژول DWDM 100GHz هر D,C باند AWG DWDM |
||

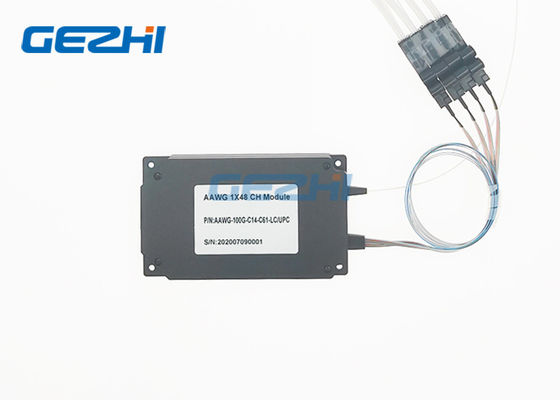

ماژولهای باند C 40G 100GHz Athermal AWG DWDM برای شبکه های مترو و مسافت طولانی
ماژول های Multiplexer (DWDM) تقسیم طول موج GEZHI متراکم ، که از فناوری Athermal Arrayed Waveguide (AWG) استفاده می کنند.ماژول همچنین می تواند اسپلیتر (به عنوان مثال شیر) را برای نمونه گیری و نظارت بر ترافیک پیوند فراهم کند.
ماژول DWDM Athermal AWG (AAWG) دارای عملکرد معادل با ترموال استاندارد AWG (TAWG) است اما برای تثبیت نیاز به برق ندارد.آنها می توانند به عنوان جایگزینی مستقیم برای فیلترهای نازک فیلم (نوع فیلتر ماژول DWDM) برای مواردی که هیچ نیرویی در دسترس نیست استفاده شوند ، همچنین برای برنامه های خارجی بیش از 30 تا 70 درجه در شبکه های دسترسی مناسب هستند.
امکانات
فاصله کانال 100 گیگاهرتزی
طراحی پهن باند - یکنواختی در پاوربانک را به حداکثر می رساند
طراحی آتروم برای گره های توزیع غیر نیرو.
اتصالات فیبر استاندارد: SC، ST، FC، LC یا سفارشی
کانکتور لهستانی: UPC یا APC (طبق کاربرد)
ماژول های Pigtail نیز موجود است
می تواند به عنوان Mux یا Demux استفاده شود
برنامه های کاربردی
انتقال WDM
ADM مبتنی بر WDM
مترو و مسافت طولانی کار می کند
مسیریابی انتخابی طول موج
پردازش سیگنال نوری
مشخصات
| پارامتر | مشخصات فنی | واحد | اظهار نظر | ||
| حداقل | حداکثر | ||||
| کانال ورودی | 1 | ||||
| کانال خروجی | 40 | 32 ، 48 کانال در دسترس است | |||
| فاصله کانال | 100 | گیگاهرتز | |||
| مرجع گذر | -12.5 | 12.5 | گیگاهرتز | ||
| دقت طول موج | -50 | 50 | عصر | نسبت به ITU Grid | |
| پهنای باند 1dB |
0.4 |
نانومتر |
نوع بالای F-Flat |
||
| پهنای باند 3DB |
0.6 |
نانومتر | |||
| IL | 6 | دسی بل | بدترین مورد در گذرگاه ITU | ||
| IL UNI | 1 | دسی بل | |||
| موج دار شدن | 0.7 | دسی بل | تنوع زیان در گذرگاه ITU | ||
| PDL | 0.5 | دسی بل | حداکثرارزش در گذرگاه ITU | ||
| Crosstalk مجاور | 25 | دسی بل | بدترین مورد در گذرگاه ITU | ||
| Crosstalk غیر مجاور | 30 | دسی بل | بدترین مورد در گذرگاه ITU | ||
| Crosstalk کل | 22 | دسی بل | جدول متقاطع تجمعی همه کانالهای دیگر | ||
| برگشت ضرر | 40 | دسی بل | |||
| حداکثر توان نوری مداوم | 250 | مگاوات | حداکثر توان نوری ورودی | ||
| پراکندگی کرومیک (CD) | -20 | +20 | ps / nm | ||
| PMD | 0.5 | روان | |||
